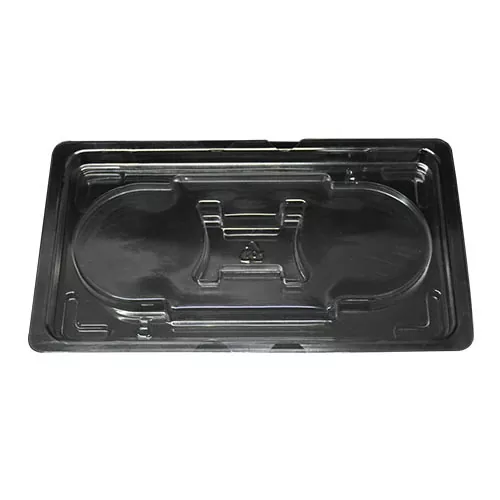

Antistatinė termoplastinė elektroninės jungties pakuotė

Shunxin gamyklos antistatinė termoplastinė elektroninės jungties pakuotė yra pagaminta iš PET / PS / PP lakštų ir užtikrina nuolatinį statinį išsklaidymą. Dėklas yra antistatinės, pusiau laidžios ir laidžios klasės, kurias galima lanksčiai pasirinkti pagal skirtingų elektroninių komponentų jautrumą. Formos gali būti sukurtos remiantis jungties 3D brėžiniais arba fiziniais pavyzdžiais, kurių griovelio tikslumas yra ≤±0,1 mm, kad būtų galima tiksliai nustatyti padėtį. Aplink dėklą yra sutvirtinančios briaunos ir padėties nustatymo konstrukcijos, leidžiančios stabiliai sukrauti daugiau nei 10 sluoksnių. Išorinius matmenis, padėties nustatymo angas ir nesumontuojamus kampus galima pritaikyti pagal užsakymą.

Produkto privalumai

1. Galimi trys antistatiniai laipsniai – antistatinis laipsnis (10⁹–10¹¹Ω) / pusiau laidus (10⁶–10⁹Ω) / laidus (10³–10⁶Ω), lanksčiai parenkamas pagal komponento jautrumą

2. Tikslus padėties nustatymas ±0,1 mm – griovelio tolerancija gali būti reguliuojama ± 0,1 mm tikslumu, išlaikant jungtis saugioje padėtyje, nekratant, neiškritus ar neapvirtant

3. Konkretus jungties pritaikymas – specialias padėties nustatymo angas galima pritaikyti kaiščių antraštėms, plokštės jungtims, apskritoms jungtims ir kitų tipų jungtims, kad būtų galima pritaikyti skirtingų formų gaminius

4. Sukraunamas dizainas – sutvirtinantys briaunos ir padėties nustatymo struktūros leidžia stabiliai sukrauti daugiau nei 10 sluoksnių, o sudėjimas padeda sutaupyti vietos saugykloje

5. Suderinamas su automatizuotomis gamybos linijomis – išorinius matmenis, padėties nustatymo angas ir nesumontuojamus kampus galima tinkinti, palaikant MES brūkšninio kodo nuskaitymą ir atsekamumą

6. Keli medžiagų parinktys – PET (ekologiškas, labai skaidrus ir tinkamas eksportui), PS (ekonomiškas), PP (atsparus temperatūrai ir chemikalams) ir kitos medžiagos

7. Lankstus paviršiaus apdorojimas – skaidrus (vizualiniam apžiūrai) / juodas (kad būtų laidumas arba sumažintas šviesos trukdžių poveikis) / flokuotas (apsauga nuo slydimo ir įbrėžimų)

Taikymo scenarijai

1: elektroninių jungčių gamyba: gamybos apyvarta ir gatavo produkto pakuotė, skirta kaiščių antraštėms, kaiščių lizdams, plokštės ir plokštės jungtims, laido ir plokštės jungtims ir apskritoms jungtims

2: SMT gamybos dirbtuvės: komponentų tiekimo padėklai ir jungčių išdėstymas prieš surenkant SMT

3: Puslaidininkių pakavimas ir bandymas: Antistatinis jungties komponentų tvarkymas ir transportavimas pakuojant ir bandant lusto lygyje

4: Automobilių elektronika: Antistatinė pakuotė ir logistikos apyvarta automobilių jungčių ir laidų gnybtų

5: Buitinės elektronikos surinkimas: komponentų tiekimas ir gatavo produkto pakuotė, skirta vidinėms jungtims, naudojamoms mobiliuosiuose telefonuose, kompiuteriuose ir kituose elektroniniuose įrenginiuose

6: Medicinos elektronika: Antistatinis pakavimas ir tiksliųjų jungčių transportavimas medicinos įrangoje

Tipiškos pramonės šakos: jungčių gamyba, SMT surinkimas, puslaidininkių pakavimas ir testavimas, automobilių elektronika, buitinės elektronikos surinkimas, medicinos prietaisai

DUK

1 klausimas: kuo skiriasi antistatinis elektroninis jungties dėklas nuo įprasto termoformuoto dėklo?

A: Įprasti termoformuoti padėklai yra izoliatoriai ir gali lengvai kaupti statinius krūvius jų neišsklaidydami. Dėl to kontaktas su jautriais elektroniniais komponentais gali sukelti elektrostatinės iškrovos (ESD) žalą. Antistatiniuose padėkluose naudojami laidžiai užpildai, pridedami prie medžiagos, arba ant paviršiaus padengtos antistatinės dangos, kad būtų išlaikytas paviršiaus atsparumas 10⁶~10⁹Ω ribose, todėl statiniai krūviai greitai išsisklaido ir sumažina statinio krūvio riziką. Tai svarbi elektroninių jungčių pakuotės apsaugos priemonė.

2 klausimas: kaip dėklo viduje tvirtinamos jungtys? Ar jie judės transportavimo metu?

A: Shunxin antistatiniai padėklai formuojami pagal jungčių formą, o griovelių nuokrypiai reguliuojami ± 0,1 mm. Smeigtukų antraštės gaminiuose naudojami pailgi lizdai, kad būtų pritvirtinti abu kaiščio pagrindo galai; plokštės ir plokštės jungtys naudoja plokščius griovelius, kurie atitinka gaminio kontūrus; apskritos jungtys naudoja žiedo formos padėties konstrukcijas korpusui laikyti. Įdėjus į dėklą, jungtys lieka saugiai išdėstytos, nekratomos, neiškrenta ir neapvirsta.

3 klausimas: ar antistatinis veikimas yra nuolatinis, ar laikui bėgant jis sumažės?

A: Shunxin antistatiniuose padėkliuose naudojami laidžiai užpildai, pridedami prie lakštinės medžiagos arba nuolatinės antistatinės dangos, kad būtų užtikrintas ilgalaikis antistatinis veikimas, kuris paprastai nesumažėja laikui bėgant arba pakartotinai naudojant. Tačiau ilgalaikis buvimas aukštos temperatūros arba didelės drėgmės aplinkoje arba pakartotinė trintis gali šiek tiek pakeisti paviršiaus savybes. Rekomenduojama reguliariai tikrinti vietoje.

4 klausimas: ar padėklus galima pritaikyti automatizuotoms gamybos linijoms?

A: Taip. Shunxin antistatinių padėklų išoriniai matmenys, padėties skylės ir nesumontuojami kampai gali būti pritaikyti pagal kliento automatizuotą įrangą. Padėklai užtikrina aukštą matmenų tikslumą ir stabilų tvirtumą ir gali būti pritaikyti automatizuotoms operacijoms, tokioms kaip SMT įdėjimo mašinos ir robotas.
